Температурните отклонения по време на доставка в последната миля са отговорни за непропорционален дял от годишните загуби на студена верига – развалени ваксини, компрометирани биологични продукти, отхвърлени първокласни пратки с морски дарове. Изолираната торба в края на тази верига обикновено е последното нещо, което се оценява и първото място, където действително се случва повредата.
За мениджърите по снабдяването и продуктовите директори в медицинската логистика, дистрибуцията на биофармацевтични продукти и доставката на първокласна храна, инженерният въпрос не е дали мекият охладител изглежда подходящ – а дали методът на конструиране действително е в състояние да поддържа контролирана температурна среда за 48 до 72 часа при реална работа и околни условия. Отговорът зависи от три неща: как са изградени шевовете, какво прави изолацията, когато се намокри и дали материалите в контакт с полезния товар отговарят на стандартите за съответствие, които приложението изисква.
Защо зашитата конструкция е структурно несъвместима с изискванията за студена верига
Проблемите със зашити меки охладители в приложенията на студената верига не са недостатъци в производителността в потребителския смисъл – топла напитка, разтопен пакет с лед. Това са режими на структурна повреда, които компрометират както термичната цялост, така и биологичната безопасност едновременно.
Всяко преминаване на игла през водоустойчива мембрана създава перфорация. Типичен шев генерира няколкостотин от тези перфорации на метър дължина на шева. Лентата за шевове покрива адекватно тези дупки при стабилни условия с ниско напрежение. При термичните цикли, които се случват по време на използване на студена верига – повтарящи се преходи между хладилни хранилища, среда за зареждане на околната среда и товарни зони на превозното средство – лепилните връзки на лентата се разширяват и свиват с различни скорости от базовия TPU. С течение на времето и често в рамките на един жизнен цикъл на пратка, ръбовете на връзката се повдигат и перфорациите отдолу стават активни пътища за изтичане.
Следват две последици, които се усложняват взаимно.
Първият е топлинен мост. Компрометираните шевове позволяват на студения въздух да излезе и топлината на околната среда да проникне по линията на шевовете - точните места, където структурната слабост и термичната уязвимост съвпадат. Времето за задържане на лед намалява не защото изолацията се е влошила, а защото черупката вече не е херметически затворена. Чанта, оценена за 48-часово задържане на лед при контролирани тестови условия, може да осигури 20 часа при реална логистична обработка.
Втората е биологична опасност, на която се обръща по-малко внимание, но носи реален риск за съответствие. Когато разтопена кондензация или влага от полезен товар проникне през компрометиран шев в пространството между обвивката и изолационната пяна, тя не може да се отцеди или да изсъхне. В затворената, тъмна, влажна среда между облицовката и пяната следва предвидимо развитие на мухъл и бактерии. За чанти, използвани при медицински транспорт или логистика на пресни храни, това не е абстрактен риск от замърсяване — това е пряко нарушение на санитарните стандарти, изисквани от приложението, и отговорност, която пада върху марката, чието име е върху продукта.
Това са структурни резултати от метода на конструиране, а не грешки в контрола на качеството. Добре направеният зашит охладител има същите пътища на повреда като лошо направеният; времевата линия до отказ се различава, режимът на отказ не.
RF заваряване при 27,12 MHz: Как всъщност се постига херметичното запечатване
Радиочестотното (RF) заваряване – наричано също високочестотно или HF заваряване – решава проблема със зашития шев, като елиминира шева като отделен структурен елемент. Зоната на съединяване става непрекъснат материал, а не два панела, държани заедно с резба.
Процесът работи чрез вътрешно нагряване, а не чрез повърхностна проводимост. Когато TPU материалите се поставят в променливо електромагнитно поле при 27,12 MHz—честотната лента на ISM, предназначена за промишлениRF заваряванеоборудване – полярните молекули в TPU се опитват да се пренастроят с всяко трептене на полето: приблизително 27 милиона пъти в секунда. Триенето от това молекулярно движение генерира топлина равномерно в целия материал в зоната на заваряване. При едновременно прилагано пневматично налягане материалът на границата между два панела достига температура на топене и слоевете се сливат на молекулярно ниво.
Когато полето се отстрани и материалът се охлади при продължително налягане, интерфейсът между двата оригинални панела е изчезнал структурно. Зоната на заваряване е едно парче материал. При тестване с разрушително издърпване тази зона обикновено се проваля в основната тъкан, преди самата заваръчна линия да отстъпи - заваръчният шев не е слабото място.
Конкретно за приложенията на студената верига, това, което този метод на изграждане осигурява, е херметичен вътрешен басейн без пътища за проникване. Няма дупки за игли, няма ръбове на лентата, няма прегънати шевни канали, където могат да се натрупат течности. Гладката, непрекъсната вътрешна повърхност от TPU може да бъде избърсана или стерилизирана с медицински дезинфектанти, без да се притеснявате за проникване в компрометиран шев. Кондензът, разтопената ледена вода и разлетите медицински течности остават на повърхността - те не мигрират в изолационната кухина. Това е структурната основа за твърдението за биологична безопасност, а не материално свойство само на TPU.
Същата логика на конструиране се прилага и за твърдението за хидростатични характеристики. RF заварен мек охладител, правилно произведен и тестван, поддържа 1,0 бара вътрешно налягане без излъчване на микромехурчета от който и да е шев или точка на затваряне. Това съответства на хидростатичното налягане на 10-метров воден стълб - доста над физическите натоварвания на логистичната обработка - и потвърждава, че херметичното уплътнение се задържа при условия, по-взискателни от всеки сценарий за доставка на последната миля.

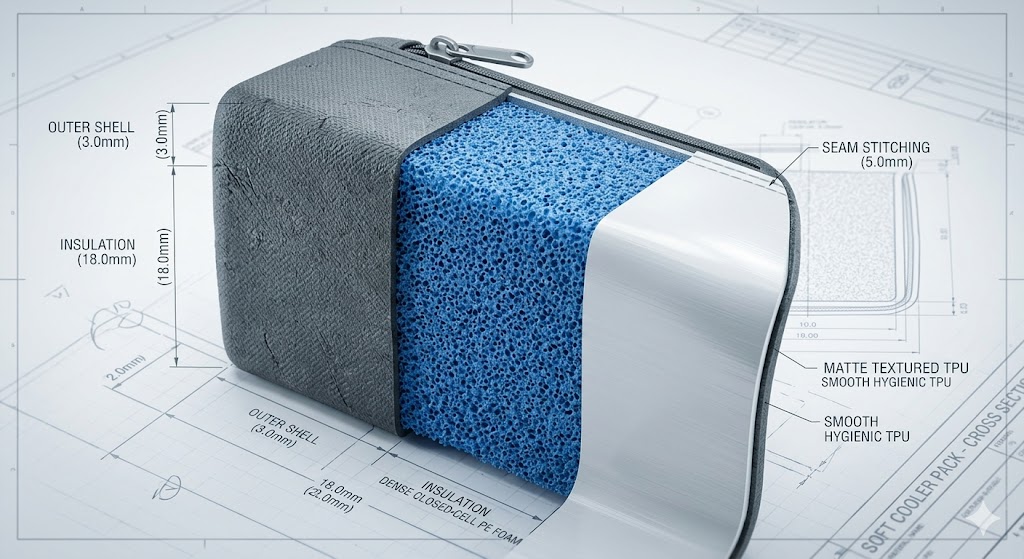

Пяна със затворени клетки: топлинното инженерство зад времената на задържане от 48 до 72 часа
Херметичната външна обвивка решава проблема с разрушаването на шева. Поддържането на контролирани температури за 48 до 72 часа при неблагоприятни условия на околната среда изисква изолационният слой да върши работата си непрекъснато - което означава, че трябва да продължи да върши работата си дори когато се намокри.
Пяната с отворени клетки има взаимосвързана вътрешна структура. Когато навлезе влага – от кондензация, незначителна повреда на обвивката или влажната среда на повтарящи се цикли на натоварване – тя се разпространява през матрицата от пяна и остава там. Мократа пяна с отворени клетки губи бързо термична устойчивост; изолационният ефект на уловения газ се заменя с топлопроводимостта на водата. За торба, оценена при изпитване за задържане на лед в сухи условия, полевите характеристики ще бъдат значително по-лоши, след като изолацията абсорбира влагата.
Медицински клас меки охладители използват пяна със затворени клетки с висока плътност - NBR (нитрил-бутадиен каучук) или премиум EVA с висока плътност са подходящите класове - където всеки газов мехур е напълно изолиран от своите съседи. Преносът на топлина чрез конвекция в рамките на пяната е елиминиран, защото няма път за движение на въздух или течност между клетките. Проводимият топлопренос е сведен до минимум чрез пълненето на всяка запечатана клетка с газ. Това води до измеримо по-високи R-стойности от алтернативите с отворени клетки при еквивалентна дебелина.
Поведението на влага е също толкова важно. Пяната със затворени клетки е по своята същност водоустойчива на ниво материал – запечатаната клетъчна структура физически предотвратява абсорбцията на вода, независимо от излагането. Чанта, която претърпява вътрешна кондензация за 72-часова доставка, ще има изолация, работеща при същата R-стойност на час 72, както и на час първи. Тази последователност е това, което прави спецификациите за 72-часово поддържане на температурата постижими и проверими, а не амбициозни.
За приложения, изискващи специфични температурни прозорци – 2°C до 8°C за биологични продукти, под нулата за определени фармацевтични продукти – комбинацията от плътност на пяната, дебелина на пяната и обем на материала с фазова промяна може да бъде конструирана така, че да поддържа определен диапазон при определени условия на околната среда. Това е разговор за спецификация, а не фиксиран параметър на продукта; всички съответни променливи са регулируеми в рамките на производствената рамка.
Структурното предимство е второстепенно, но си струва да се отбележи специално за медицински приложения: пяна със затворени клетки с висока плътност осигурява значителна защита от удар за крехки флакони, стъклени контейнери и предварително напълнени спринцовки, без да се изисква твърда външна обвивка. Пяната действа като разпределено омекотяване на товара, намалявайки върховите сили на удара във всяка една точка на контакт.
Спецификации на материала TPU: Какво всъщност изисква съответствието с FDA и REACH
За меките охладители, използвани в медицинския транспорт или хранителната логистика, материалът в пряк или непряк контакт с полезния товар трябва да отговаря на определени регулаторни стандарти - не само да избягва най-очевидните проблемни вещества, но да носи документирано съответствие за конкретното приложение.
Съответният материал както за външната обвивка, така и за вътрешната облицовка в меките охладители от медицински клас е найлон с TPU покритие с плътност 840 дение. PVC е наследената алтернатива и е значително по-евтина; също така е все по-несъвместим с регулаторната среда, в която работят тези продукти. PVC пластификаторите - обикновено на базата на фталат - са ограничени съгласно Предложение 65 на Калифорния и разпоредбите на REACH на ЕС. PVC също става крехък при ниски температури, което създава риск за целостта на материала в приложения за студена верига, които използват сух лед или достигат условия на минусови температури.
TPU избягва и двата проблема. Поддържа гъвкавост до -30°C, което покрива пълния диапазон от изисквания за температура на студената верига. Съвместим е с формулировки без BPA и без PFAS, а класовете TPU за хранителни цели имат съответствие с FDA за директен контакт с храни. По-конкретно за вътрешната облицовка – повърхността, която влиза в контакт с леда, пакетите с лед и потенциално самия полезен товар – съвместимият с FDA, без BPA, антимикробен TPU е спецификацията на материала, която отговаря на медицинските и хранителни логистични изисквания.
Профилът на химическа устойчивост на TPU също е подходящ за медицински приложения: той издържа на концентрираните дезинфектанти, използвани за стерилизация между употребата, включително разтвори на основата на алкохол, които биха разградили по-слабите материали на облицовката с течение на времето. Подложка, която може да се избърсва агресивно между доставките без влошаване на повърхността, запазва хигиенните си свойства през целия реалистичен експлоатационен живот на продукта, а не само при първоначалното внедряване.
Когато оценявате OEM партньор за приложения в медицинската студена верига, съответната документация включва сертификати за съответствие на FDA за материали за вътрешни облицовки, доклади от тестове на REACH, потвърждаващи отсъствието на ограничени вещества, и декларации за материали без BPA/PFAS, специфични за производствената партида - не само общата линия материали на доставчика. Тези документи трябва да бъдат достъпни при поискване като част от стандартния материал за въвеждане, а не да бъдат събрани в отговор на конкретно одитно запитване.
Избор на OEM партньор за приложения за медицинска студена верига
Инженерните изисквания за истински мек охладител от медицински клас - RF заварена херметична конструкция, изолация от пяна със затворени клетки, TPU облицовки, съвместими с FDA - са добре дефинирани. Това, което варира, е дали конкретен производствен партньор изпълнява тези изисквания с дисциплината на процеса и инфраструктурата за документиране, които изискват логистичните приложения за медицина и хранителни продукти.
Въпросите за одита, които имат значение: Съоръжението извършва ли изпитване под налягане на шевове за единица или чрез вземане на проби от партида – и до какъв рейтинг на барове? Могат ли да предоставят документация за съответствие с FDA за конкретния материал за вътрешна облицовка, който се използва във вашия продукт, а не само за тяхната обща гама материали? Как се доставя затворена клетъчна пяна и валидирана ли е плътността на входящите партиди от материали? Документиран ли е наборът от параметри за радиочестотно заваряване според спецификацията на материала и как се проверява съответствието в производствения обем?
Производител с истински възможности в това пространство на приложения ще отговори на тези въпроси в оперативни подробности. Инженерингът зад 72-часово поддържане на температурата при реални логистични условия е специфичен, проверим и не е особено труден за описване – което означава, че неясните отговори са значима информация сами по себе си.
Често задавани въпроси
Какво е основното предимство на радиочестотното заваряване пред зашиването в медицински меки охладители?
RF заваряването предпази TPU панелите на молекулярно ниво, създавайки непрекъснат херметичен интериор без дупки за игли, без шевна лента и без пътища за проникване на влага или замърсяване. За медицински и хранителни приложения това елиминира както термичния мост, който намалява задържането на лед, така и риска от биологично замърсяване, създаден, когато влагата проникне в изолационната кухина на зашита торба. Вътрешната повърхност на RF заварен охладител може да бъде напълно стерилизирана; изолационната кухина на зашития охладител не може.
Могат ли охладителите с пяна със затворени клетки да поддържат надеждно температура в продължение на 72 часа?
При правилните условия, да, но спецификацията трябва да е точна за това какви са тези условия. Пяната със затворени клетки с висока плътност, комбинирана с радиочестотна заварена херметична обвивка и херметично затваряне, поддържа своята номинална R-стойност непрекъснато, тъй като пяната не абсорбира влага, която би влошила термичната й устойчивост. Действителното време на задържане зависи от температурата на околната среда, масата на полезния товар, обема на материала за промяна на фазата и колко често се отваря торбата. За специфични температурни прозорци – 2°C до 8°C за биологични продукти, например – тези променливи могат да бъдат моделирани и тествани спрямо определени условия на околната среда, за да се получи проверима спецификация на ефективността.
Съвместими ли са TPU меките охладители за транспортиране на биологични продукти и ваксини?
Хранителни, съвместими с FDA TPU формулировки отговарят на изискванията за материали за биологични приложения и приложения за транспортиране на ваксини. Съответните спецификации са без BPA, без PFAS и са съвместими с FDA за контакт с храни — което за медицински приложения е съответният базов стандарт. Вътрешната подплата също трябва да бъде химически устойчива на дезинфектантите, използвани за стерилизация между употребата. Документацията за съответствие трябва да е специфична за материала на облицовката и производствената партида, използвани във вашия продукт, а не обща претенция за способност от доставчика.
