RF-заварена охладителна раница Производител: Безшевна водоустойчива конструкция

Две фабрики могат едновременно да кажат "RF welded" и да доставят продукти с напълно различна надеждност. Процесът не е гаранция - контролът на процеса е. Радиочестотната заварка се задава от тесен прозорец от мощност, налягане и време, действащи върху конкретен материал, приложен чрез инструмент, който се износва, и произвежда дефекти, които са невидими, след като торбата е сглобена и подплатена. Това прави заваряването възможност, а не покупка: разликата между доставчик, който заварява, и доставчик, който заварявамногократносе появява месеци по-късно, на полето, като теч.Сийлок(YiFuLong Outdoor Gear Co., Ltd.) заварява изолирани хладилни чанти на собствените си радиочестотни линии и това ръководство обхваща как всъщност се контролира, тества и проверява едно безшевно водоустойчиво тяло.

От какво се състои радиочестотната заваръчна линия

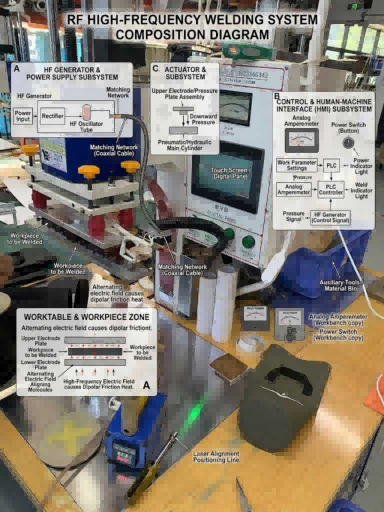

Разбирането на оборудването прави въпросите за качеството очевидни. Инсталацията за RF заваряване е малка система от взаимозависими части:RF генератор, който произвежда електромагнитното поле, пневматична или хидравлична преса, която прилага сила на затягане, горен електрод, който прилага сила и поддържа свързването през етапа на охлаждане и втвърдяване, електроди или запечатващи матрици, които контактуват с материала и определят формата на заваръчния шев, контролен блок, който управлява всички параметри на заваряване, и RF кутия, екранираща оператора.

Инструментите заслужават специално внимание, защото там се печели или губи последователността. Тъй като същият източник описва веригата за качество, тя се основава накалибриран изход на генератора, правилно проектирани и поддържани уплътняващи матрици, валидирани рецепти за заваряване, съхранени в контролера, и рутинно изпитване за отлепване и разрушаване на пробни заварки.Имайте предвид, че три от тези четири са текущи дисциплини, а не еднократни покупки. Патентно обсъждане на процеса прави коловете на инструментите ясни:заваряването на по-големи парчета от тънък материал заедно изисква обработена инструментална екипировка с нисък толеранс и ако инструменталната екипировка се деформира или разгради, качеството и консистенцията на получените заварки могат да бъдат компрометирани.

RF също не е единственият начин за заваряване и едно честно сравнение помага:RF обикновено създава по-здрави, по-чисти шевове и е подходящ за сложни щанцовани форми и производство в голям обем, докато горещият въздух е по-гъвкав за дълги непрекъснати шевове и монтаж на място.За хладилна чанта - оформен, дефиниран продукт, произведен в обем - RF е подходящият избор.

Параметрите, които определят заваръчния шев — и защо се отклоняват

Радиочестотното заваряване се управлява от малък набор от променливи: радиочестотна мощност, налягане на затягане, време на заваряване и време за охлаждане, приложени към определена дебелина на материала чрез специфична матрица. Правете ги правилно и полимерните вериги на интерфейса се заплитат във връзка, която може да надвиши здравината на основната тъкан. Объркайте ги в двете посоки и шевът или ще се разтопи недостатъчно, или ще бъде повреден от топлина.

Контролът на температурата е дисциплината под всичко това. Индустриалната практика използва инструментално наблюдение, а не преценка на оператора —сензори измерват температурата на материала и зоната на заваряване и връщат данни в реално време, за да регулират изхода на RF енергия, с широко използвани термодвойки и често вградени в матрицата за заваряване за директно измерване.Причината, поради която точността има значение, е ясно посочена в същия източник:точният температурен контрол е от решаващо значение при радиочестотно заваряване, за да се осигурят здрави връзки и цялост на материала.

Параметрите също се променят в производствения цикъл, поради което една фабрика се нуждае от ритъм на поддръжка, а не от еднократна настройка. Насоките на практикуващия лекар са конкретни:проверявайте ежедневно електродите за натрупване на въглерод, загрейте генератора преди първия производствен цикъл и документирайте ежемесечните калибрации, за да осигурите повторяемост.

Дефектите и какво ги причинява

Полезен начин да прецените доставчик на заваръчни продукти е дали може да назове своите режими на повреда и причините за тях. Често срещаните дефекти при радиочестотно заваряване са добре каталогизирани:видимите симптоми са изгаряния, искряща дъга, слаби връзки и неравномерни шевове — искрящата дъга и изгарянето обикновено се следят от прекомерно напрежение, замърсени електроди или лошо заземяване, коригирани чрез намаляване на мощността, старателно почистване на електродите и потвърждаване на заземяването, докато прегряването е свързано с натрупване на топлина, износени покрития или неправилни охлаждащи цикли.

Диагнозата е метод, а не предчувствие. Структурираният подход, използван в тази област, си струва да се знае, защото това е точно това, което купувачът иска фабриката да направи, когато партида се обърка:идентифицирайте видимия симптом, изолирайте променливите - напрежение, налягане, време, подравняване на материала - и коригирайте само една променлива наведнъж, за да потвърдите първопричината.

Състоянието на инструментите води до друг цял клас дефекти. При заваряване на шевове като цяло,прекомерната вдлъбнатина и маркировка по повърхността, които намаляват козметичното и функционалното качество, обикновено са причинени от прекомерна топлина на заваряване, неправилна сила на заваряване, дефектни или белязани повърхности на електрода и неправилно подравняване на електрода.На по-хладна раница, белязаната матрица не просто изглежда зле - тънка или маркирана заваръчна линия е бъдещ път за изтичане.

Как всъщност се тества заваръчен шев

Това е разделът, за който купувачът трябва да се интересува най-много, защото това е единствената част, която предоставя доказателства. Три разрушителни и неразрушителни метода са стандартни при производството на радиочестоти:тест за отлепване, при който здравината на шева се оценява чрез усилие за отлепване; тест за спукване, при който завареният материал се подлага на нарастващо налягане, докато се спука, за да се оцени максималния капацитет на налягането; и тест за течове, който е от съществено значение за продукти, които трябва да бъдат херметични или водонепроницаеми, като често се използва въздушно налягане и сапунена вода за идентифициране на проблеми.Рутинната практика свързва първите две с вземане на проби -качеството се поддържа чрез рутинно изпитване за отлепване и разрушаване на пробни заварки.

По-широкият принцип за качество на заваряване се прилага и тук и е добър договорен навик:чертежите и спецификациите трябва ясно да определят необходимите методи за изпитване и критерии за приемане въз основа на дизайна на частта и изискванията за обслужване.С други думи, "водоустойчив" не е тест. „IPX7, проверено чрез пълно потапяне, с тест за отлепване на пробни шевове до определен критерий за приемане“ е.

Защо охладителят е твърдата кутия

Хладилната раница е по-взискателна заварка от повечето меки стоки по причини, специфични за продукта. Шевът е подложен на продължително натоварване от тежестта на леда и стопената вода, а не само от случайно боравене. Торбата се огъва и сгъва мокра, след което се съхранява, така че заваръчният шев се обработва точно в условията, които натоварват връзката. Панелите са дебели - обвивка, стена от пяна със затворени клетки, облицовка за храни - което променя начина, по който топлината се развива през фугата в сравнение със заваряването на еднослойна тъкан. И затварянето трябва да се интегрира със завареното тяло, така че ципът или ролката трябва да бъдат съединени в една и съща непрекъсната кожа, вместо да се добавят към нея.

Ето защо проверката на заваръчния шев на охладител не може да спре до проба от шев. Смисленият тест е върху готовия продукт: пълно потапяне във вода на сглобената торба, което е единственият начин да се докаже, че заваръчните шевове на тялото, интегрирането на затварянето и прикрепването на лайнера се държат заедно като един плик. За основната наука за заваряване и сравнението със зашита и залепена конструкция вижтеВодоустойчива охладителна раница Производител: HF-заварени конструкции без шевове; защо материалът на корпуса определя заваряемостта на първо място, вижтеTPU Cooler Backpack Производител: Защо материалът на корпуса е важен.

Как Sealock контролира своето заваряване

Сийлокзаварява изолирани меки торби на 27,12 MHz в три фабрики за високочестотно заваряване в Dongguan, Китай и Ho Chi Minh City, Виетнам, и прави това от 2003 г. Контролите, които имат значение:

Смисълът на изброяването им не е, че купувачът трябва да им се довери — а че това са конкретните неща, които си струва да помолите всеки доставчик на заваръчни продукти да демонстрира, на видео или при одит. Процедурата за проверка е включена вИзбор на OEM производител на мека охладителна раница: Контролен списък за купувача.

RF-заварени охладителни раници

Истински заварени конструкции, избрани по-скоро по годност, отколкото по класация:

Изображение	Модел	Заварете и запечатайте	Връзка
	22L IPX7 охладителна раница (SL-I280)	27,12 MHz заварено безшевно тяло, интегриран херметичен цип, IPX7	Преглед
	Водоустойчива мека охладителна раница	Напълно заварено TPU тяло	Преглед
	Изолирана охладителна раница, лят капак (SL-E050B)	HF заварено тяло, лят капак и затваряне с цип	Преглед
	Барел изолирана охладителна раница (SL-I309)	HF заварено тяло, горна част с цип и капак	Преглед

插图 2（品控节·焊缝检测三法图）：三格并列展示焊缝验证方法：①剥离测试(手/夹具拉开焊缝＝,检查是否母材先破而非焊缝先开) ②爆破/加压测试(充气加压至破裂，记录承压上限) ③泄漏测试(充气后涂肥皂水观察气泡/或成品整包浸水)。右侧标注"抽样比例与合格判定须写入规格书"，并附成品浸水检测台实拍。
建议 alt:"три RF метода за проверка на заваряване на хладилни чанти: тест за отлепване, тест за налягане на спукване и тест за теч или тест за потапяне"

OEM и ODM на заварени конструкции

Способността за заваряване е това, което прави възможна взискателната работа по поръчка, а трудният проект е по-скоро добре дошъл, отколкото проблем. Освен цвят и лого, Sealock разработва от скица, проба, целеви IPX рейтинг или пълна спецификация на производителност — инженеринг на модела с правилна надбавка за припокриване на заваръчните шевове, инструментите за заваряване, изграждането на изолация, интегрирането на затваряне и хардуера, за да го изпълни, след което го доказва чрез потапяне преди производството. Комплексни заварени конструкции, специализирани заваряеми материали, първокласна изолация до VIP вакуумни панели и аерогел, интеграция с херметичен цип и стриктни цели за съответствие са в обхвата. Основната разработка продължава по-дълго на етапа на вземане на проби, така че резервирайте срещу датата на стартиране. ВижтеOEM меки охладителни раници: какво можете да персонализирате освен лого и цвятиДоставчик на раница с мек охладител ODM: Водено от дизайна, задълбочено развитие.

ЧЗВ: RF-заварени охладителни раници

В: RF заваряването същото ли е като HF заваряването?

О: Да — радиочестотното заваряване, високочестотното заваряване и диелектричното заваряване описват един и същ процес, при който електромагнитно поле (обикновено 27,12 MHz) възбужда полярни молекули в материала, така че той се нагрява вътрешно и панелите се сливат на интерфейса. Различните имена са индустриална конвенция, а не различни технологии.

В: Как да разбера, че заваръчните шевове на доставчика наистина са добри?

О: Попитайте какво тестване дава доказателства. Стандартните методи са тест за отлепване за здравина на шева, тест за спукване за капацитет под налягане и тест за течове с въздушно налягане и сапунена вода — с рутинно вземане на проби, а не с еднократни проверки. За охладител решаващият тест е пълното потапяне на готовата торба, тъй като той проверява заварките на тялото, интегрирането на затварянето и закрепването на облицовката заедно. Методите за изпитване и критериите за приемане трябва да бъдат записани в спецификацията.

Въпрос: Какво причинява разрушаването на заварения шев?

О: Обикновено проблем с параметър или инструментална екипировка, а не самия процес: недостатъчната мощност, налягане или време за заваряване създават слаба връзка; прекомерно напрежение, замърсени електроди или лошо заземяване причиняват дъгова дъга и изгаряния; и белязаните или неправилно подравнени повърхности на електродите създават вдлъбнатини и тънки петна, които се превръщат в пътеки за изтичане. Ето защо ежедневната проверка на електродите и документираното калибриране са толкова важни, колкото и машината.

В: Защо охладителят е по-труден за заваряване от нормалната водоустойчива торба?

О: Шевът носи продължително натоварване от лед и стопена вода, торбата е огъната и се съхранява мокра, купчината панели е дебела (обвивка, стена от пяна, облицовка), което променя начина, по който топлината се развива през съединението, и затварянето трябва да бъде интегрирано в завареното тяло, а не прикрепено към него. Тази комбинация е причината тестването с потапяне на готовия продукт, а не само вземането на проби от шевовете, да е значимото валидиране.

В: Може ли всяка водоустойчива тъкан да бъде радиочестотно заварена?

A: Не. RF заваряването работи само върху полярни термопласти — TPU, PVC, PU, ​​EVA и найлони с покритие — докато полиетиленът и полипропиленът обикновено не могат да бъдат заварени по този начин без добавки. Ето защо един истински безшевен охладител е изграден върху TPU-ламинирана обвивка: материалът, който го прави водоустойчив, е и това, което прави шевовете годни за заваряване.

Цитираните тук параметри на процеса, причини за дефекти и описания на методите за изпитване отразяват обществено достъпни източници за радиочестотно заваряване и инженерни източници към средата на 2026 г.; действителните настройки, критериите за приемане и резултатите зависят от материала, инструментите и оборудването. Потвърдете методите за тестване и критериите за приемане във вашата спецификация преди производството.
